Bending Test 彎曲測試

什麼是Bending Test 彎曲測試？

Bending Test（彎曲測試）是使用質地分析儀評估材料在彎曲載荷下的機械性能的專業測試方法。最常用的是三點彎曲測試（Three-Point Bending Test），透過精密的物性測定儀測量材料的撓度、彎曲強度、斷裂力等關鍵參數。

彎曲測試廣泛應用於食品工業中脆性產品的品質評估，如餅乾、薄脆片、義大利麵等。同時也適用於材料工程中評估塑料、複合材料、薄板等的彎曲性能。我們的彎曲測試夾具設計精良，能提供高精度、重現性佳的測試結果。

Bending Test 彎曲測試 主要應用領域：
                        餅乾脆度檢測
                        麵條韌性測試
                        薄脆片強度評估
                        巧克力脆性分析
                        包裝材料測試
                        塑料板材檢測
                        複合材料分析
                        薄膜強度測試


三點彎曲測試原理與測試配置

三點彎曲測試是最常用的彎曲測試方法。樣品放置在兩個支撐點上，中間施加向下的力量，形成三點支撐的彎曲狀態。質地分析儀記錄彎曲過程中的力量-位移曲線，從中計算出彎曲強度、彎曲模量等重要參數。

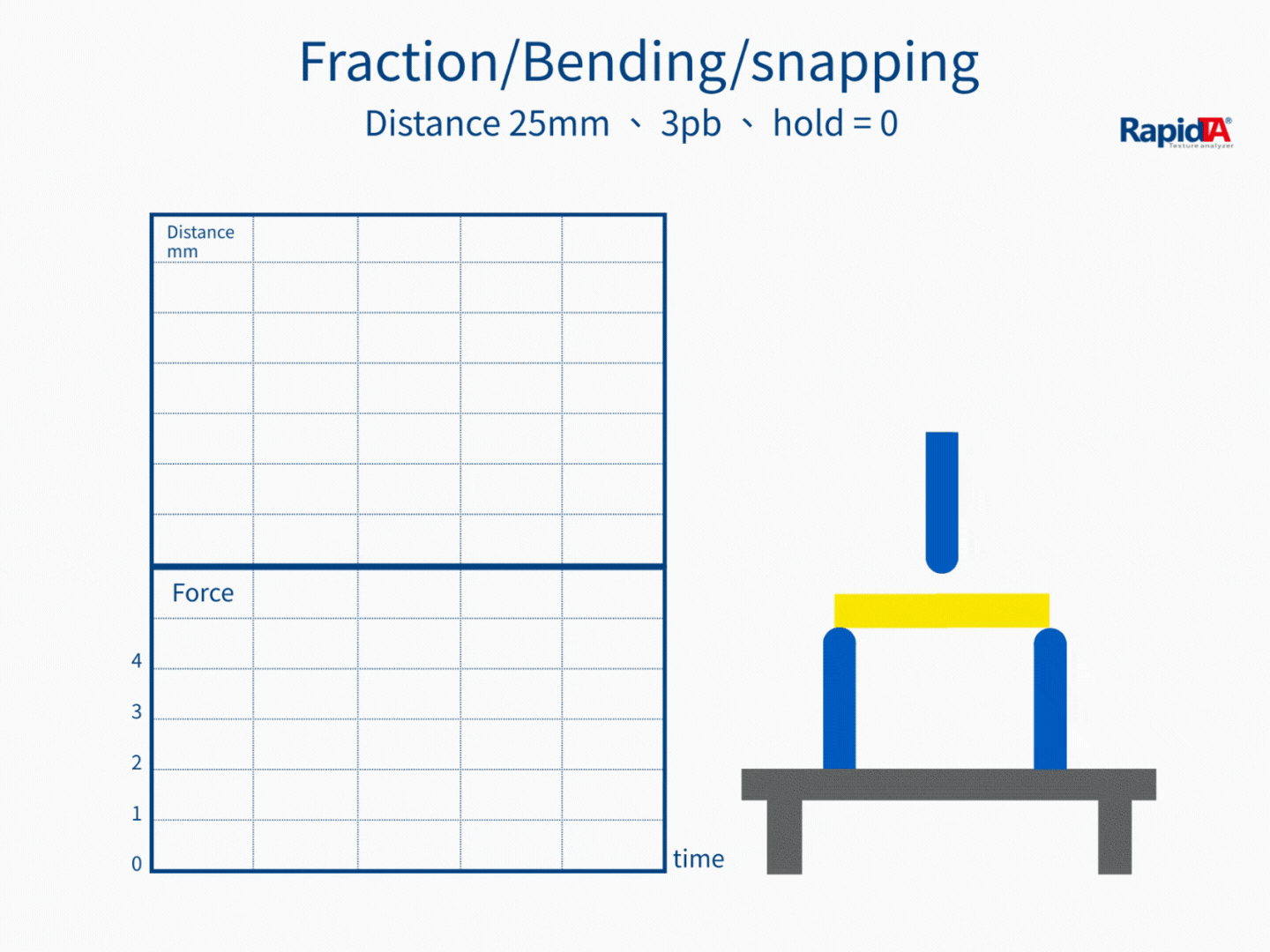

三點彎曲測試流程圖：展示樣品在兩個支撐點間受中央載荷的彎曲過程。脆性材料（如餅乾）呈現突然斷裂；韌性材料（如麵條）則呈現延展變形。測試曲線清楚顯示兩種材料的不同彎曲行為。

樣品準備與定位
將待測樣品放置於兩個支撐點上，確保樣品中心位於兩支撐點正中央。樣品應平直無彎曲，長度需大於支撐跨距。

設定支撐跨距
根據樣品尺寸和測試標準設定支撐點間距（跨距 L）。一般建議跨距為樣品厚度的 16-20 倍，確保適當的彎曲效果。

探頭下降與施力
質地分析儀探頭以設定速度（通常 0.5-5 mm/s）向下移動，對樣品中心施加垂直載荷。

記錄力量與撓度
系統連續記錄施加的力量和樣品的撓度（彎曲程度），直到樣品斷裂或達到預設撓度。

數據分析與計算
從力量-撓度曲線中提取最大彎曲力、斷裂力、彎曲強度、彎曲模量等關鍵參數。

彎曲測試夾具與探頭配置

彎曲測試夾具的配置對測試結果至關重要。不同的樣品尺寸和材料特性需要相應的夾具設計。質地分析儀提供多種標準和客製化夾具選擇。

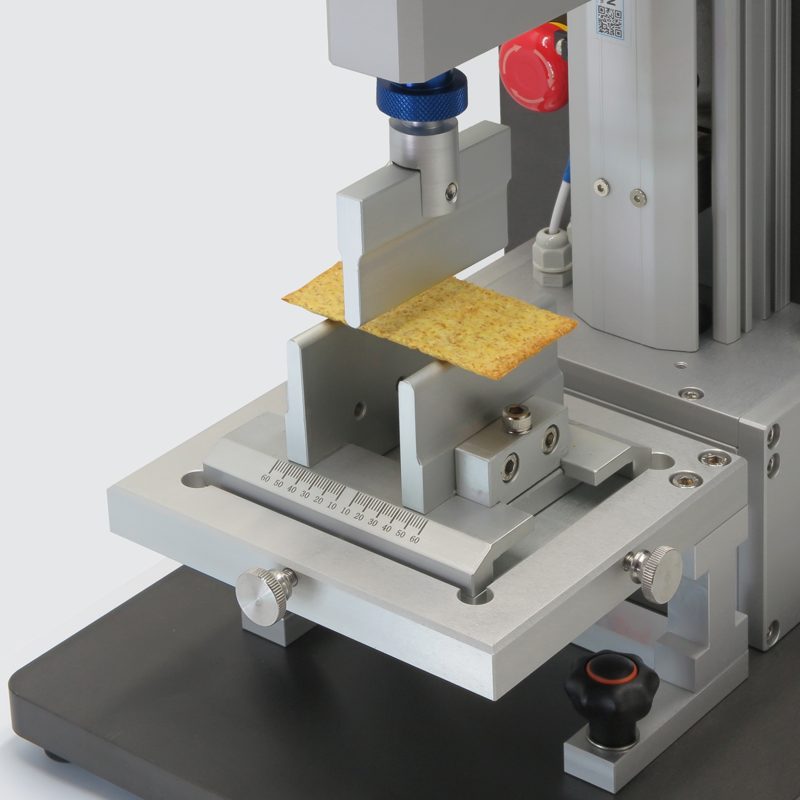

🔧 標準三點彎曲夾具

規格：支撐跨距 10-100mm 可調

探頭：圓柱形探頭直徑 3-10mm

支撐：圓柱形支撐點直徑 5-10mm

應用：餅乾、薯片、巧克力棒等脆性食品測試

特點：最常用配置，適用於大多數樣品

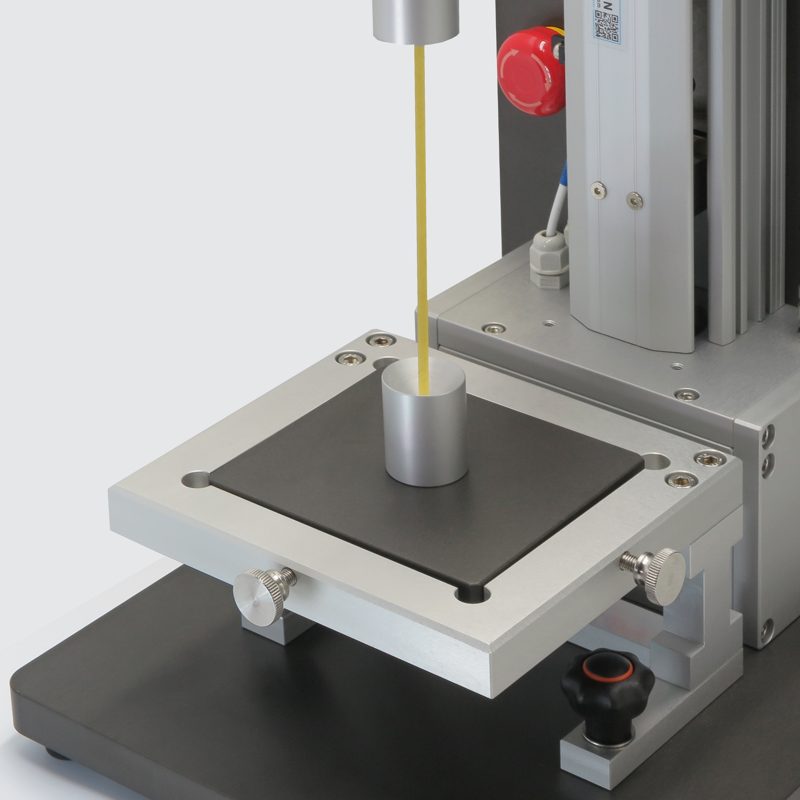

🍝 麵條韌性測試夾具

規格：長跨距 50-200mm

探頭：平板探頭寬度 10-20mm

支撐：滾輪式支撐，避免摩擦

應用：義大利麵、拉麵、米粉等韌性麵條

特點：大變形測試，可測量韌性和延展性

📏 薄板材料測試夾具

規格：可調式寬跨距 20-150mm

探頭：刀刃型探頭

支撐：刀刃型支撐邊緣

應用：薄膜、包裝材料、塑料片材

特點：符合 ASTM D790 標準

🎯 客製化彎曲夾具

規格：依據客戶需求設計

探頭：特殊形狀或材質

支撐：特殊配置

應用：特殊形狀或尺寸的樣品

特點：模擬實際使用情況

彎曲測試關鍵參數與計算公式

Bending Test提供多項重要的力學參數，這些參數能全面評估材料的彎曲性能。質地分析儀軟體自動計算這些參數並生成詳細報告。

核心測試參數

測試速度 (Test Speed)
0.1 - 500 mm/min
影響測試結果的關鍵因素

支撐跨距 (Span Length)
5 - 200 mm
根據樣品厚度調整

最大撓度 (Max Deflection)
0.1 - 100 mm
可設定測試終止條件

力量測量範圍
0.01 - 1000 N
高精度負荷元

數據採樣頻率
最高 2000 Hz
捕捉瞬間斷裂

溫度控制
5 - 80°C
可選溫控測試艙

重要計算公式

1. 彎曲強度 (Flexural Strength)

評估材料抵抗彎曲破壞的能力

σ = (3 × F × L) / (2 × b × h²)

σ = 彎曲強度 (MPa)
F = 最大力量 (N)
L = 支撐跨距 (mm)
b = 樣品寬度 (mm)
h = 樣品厚度 (mm)

2. 彎曲模量 (Flexural Modulus)

材料的剛性指標，反映抵抗變形的能力

E = (L³ × m) / (4 × b × h³)

E = 彎曲模量 (MPa)
L = 支撐跨距 (mm)
m = 曲線斜率 (N/mm)
b = 樣品寬度 (mm)
h = 樣品厚度 (mm)

3. 斷裂能量 (Fracture Energy)

樣品斷裂所需的總能量

W = ∫ F × dδ

W = 斷裂能量 (mJ)
F = 力量 (N)
δ = 撓度 (mm)
(力量-撓度曲線下的面積)

4. 最大撓度 (Maximum Deflection)

斷裂時樣品的最大彎曲量

δ_max = 讀取斷裂點的位移值

δ_max = 最大撓度 (mm)
用於評估材料的延展性

測試參數設定指南

適當的測試參數設定是獲得準確、可重現結果的關鍵。以下提供不同類型樣品的推薦參數設定。

                    樣品類型與參數設定建議


                                樣品類型
                                支撐跨距
                                測試速度
                                探頭直徑
                                測試重點



                                餅乾類
                                20-40 mm
                                1-3 mm/s
                                5 mm
                                脆度、斷裂力


                                義大利麵
                                50-100 mm
                                0.5-2 mm/s
                                5-10 mm
                                韌性、斷裂能量


                                薄脆片
                                15-30 mm
                                2-5 mm/s
                                3 mm
                                脆性、均勻性


                                巧克力棒
                                30-50 mm
                                1-2 mm/s
                                5 mm
                                斷裂特性


                                塑料片材
                                厚度 × 16
                                1-5 mm/min
                                依標準
                                彎曲強度、模量


                                包裝薄膜
                                20-50 mm
                                10-50 mm/min
                                刀刃型
                                撕裂強度





樣品類型	支撐跨距	測試速度	探頭直徑	測試重點
餅乾類	20-40 mm	1-3 mm/s	5 mm	脆度、斷裂力
義大利麵	50-100 mm	0.5-2 mm/s	5-10 mm	韌性、斷裂能量
薄脆片	15-30 mm	2-5 mm/s	3 mm	脆性、均勻性
巧克力棒	30-50 mm	1-2 mm/s	5 mm	斷裂特性
塑料片材	厚度 × 16	1-5 mm/min	依標準	彎曲強度、模量
包裝薄膜	20-50 mm	10-50 mm/min	刀刃型	撕裂強度

⚠️ 測試注意事項

樣品應在測試前達到溫濕度平衡
支撐跨距需確保樣品主要發生彎曲而非剪切
測試速度影響測試結果，需保持一致
每批樣品建議測試 10-15 個重複
記錄測試環境條件（溫度、濕度）

應用案例與數據解讀

Bending Test在食品工業和材料工程中有廣泛應用。以下是一些典型應用案例，展示如何解讀測試數據並應用於實際生產。

🍪 案例一：餅乾脆度品質控制

客戶需求：監控生產線上餅乾的脆度一致性

測試配置：三點彎曲，跨距 30mm，速度 2 mm/s

關鍵參數：斷裂力 8-12N，斷裂距離 <3mm

結果應用：建立品質標準，及時調整烘烤參數

成效：降低 30% 的品質變異，提升消費者滿意度

🍝 案例二：義大利麵韌性研究

研發目標：開發高韌性的義大利麵產品

測試配置：長跨距 80mm，速度 1 mm/s

關鍵參數：斷裂能量、最大撓度、彎曲模量

結果應用：優化配方中蛋白質含量和加工條件

成效：成功開發出韌性提升 40% 的新產品

🍫 案例三：巧克力脆性評估

品質問題：巧克力棒運輸中容易斷裂

測試配置：三點彎曲，跨距 40mm，溫度控制 20°C

關鍵參數：斷裂力、彎曲強度隨溫度變化

結果應用：改良配方增加韌性，優化包裝

成效：運輸破損率從 15% 降至 3%

📦 案例四：包裝材料強度測試

測試目的：評估新型生物可降解包裝材料

測試配置：符合 ASTM D790 標準配置

關鍵參數：彎曲強度 45 MPa，彎曲模量 2.5 GPa

結果應用：與傳統材料性能對比分析

成效：確認材料符合應用需求，順利導入生產

彎曲測試常見問題解答

如何選擇合適的支撐跨距？

支撐跨距的選擇需考慮樣品厚度和測試目的。一般建議跨距為樣品厚度的 16-20 倍，這能確保樣品主要發生彎曲變形而非剪切變形。對於食品測試，可根據實際尺寸調整；對於材料測試，應遵循相關標準（如 ASTM D790）。跨距過小會導致剪切破壞，跨距過大則需要較大的力量。

測試速度如何影響結果？

測試速度顯著影響彎曲測試結果。較快的速度通常測得較高的力量值，因為材料來不及完全應力鬆弛。對於脆性材料（如餅乾），建議使用較快速度（2-5 mm/s）以模擬實際咀嚼；對於韌性材料（如麵條），使用較慢速度（0.5-2 mm/s）能獲得更準確的模量數據。重要的是保持測試速度一致。

如何區分脆性和韌性材料？

從力量-撓度曲線可以清楚區分。脆性材料（如餅乾）呈現陡峭的直線上升後突然斷裂，斷裂撓度小（通常 <5mm），斷裂能量低。韌性材料（如麵條）呈現較緩的曲線，斷裂前有明顯的塑性變形，斷裂撓度大，斷裂能量高。彎曲模量（曲線斜率）也是重要指標：脆性材料模量高，韌性材料模量低。

溫度和濕度如何影響測試結果？

溫濕度對食品質地影響極大。溫度升高通常降低材料的脆性和強度；濕度增加會軟化食品，降低脆度增加韌性。因此建議：(1) 樣品在測試前應在恆溫恆濕條件下平衡至少 24 小時；(2) 測試環境應控制在 20-25°C，相對濕度 40-60%；(3) 對溫度敏感的樣品可使用溫控測試艙；(4) 記錄所有測試條件以確保重現性。

如何提高測試的重現性？

提高重現性的關鍵措施包括：(1) 標準化樣品準備程序，確保尺寸一致；(2) 精確定位樣品中心在支撐點正中；(3) 每批測試至少 10 個重複樣品；(4) 嚴格控制測試速度和環境條件；(5) 定期校正質地分析儀；(6) 使用標準參考材料驗證系統性能。良好的操作規範能將變異係數控制在 10% 以內。
